在深地勘探随钻测井领域，井下电子设备面临的温度挑战极为严苛。传统商用电源模块在175℃以上几乎无法正常工作，而深井、超深井的井底温度往往超过150℃，部分极端工况甚至达到200℃以上。青岛智腾微电子有限公司推出的LHP10系列200℃超高温DC-DC开关电源模块，采用厚膜混合集成电路工艺，成功突破了这一温度壁垒。本文将深度解析其核心技术原理，揭示高频变换技术如何实现宽电压输入、高效转换与小型化设计的完美结合。

一、厚膜混合集成电路工艺：耐高温的物理基础

厚膜混合集成电路是相对于薄膜技术而言的一种集成电路制造工艺。其核心特点是将电阻、电容、电感等无源元件以及互连线路，通过丝网印刷技术沉积在陶瓷基片上，再经过高温烧结形成致密的电路结构。这种工艺天然具备优异的耐高温性能，是实现200℃稳定工作的物理基础。

1.1 厚膜材料的高温稳定性

厚膜电路使用的导体浆料通常为金、银、铂、钯等贵金属合金，电阻浆料则为钌系化合物。这些材料在200℃甚至更高温度下不会发生氧化、相变或电迁移等失效模式。与之相比，普通的印刷电路板（PCB）在150℃以上就会发生基材软化、层间剥离等问题。陶瓷基板（氧化铝或氮化铝）具有优异的导热性和机械强度，能够承受剧烈的温度循环而不变形。

1.2 多层布线的空间效率

厚膜工艺支持多层布线技术，可以在垂直方向上堆叠多层电路层，大幅提高电路密度。对于DC-DC电源模块而言，这意味着可以在有限的空间内集成变压器、滤波电感、控制芯片、功率开关等全部元件。LHP10系列模块尺寸仅为39.2mm×23mm×8.01mm，却能输出10W功率并提供最多3路独立电压输出，这正是厚膜工艺空间优势的体现。

厚膜混合集成电路的核心优势：

工作温度范围可达-55℃至+210℃（存储温度）

陶瓷基板提供优异的散热通道，热阻低

多层布线实现高密度集成，模块体积小

贵金属浆料确保长期可靠性，无电迁移风险

适合批量化生产，一致性好

二、高频变换技术：高效转换的实现路径

LHP10系列高温DC-DC模块采用高频变换工作模式，这是实现高效率和小尺寸的关键技术路线。其工作原理可以概括为"逆变-隔离-整流"三个核心步骤。

2.1 高频逆变：直流到交流的转换

模块首先将24V～72V的直流输入电压通过功率开关管转换为高频交流信号。开关频率通常在100kHz至500kHz范围内，远高于传统工频（50/60Hz）。高频化带来两个显著优势：其一，变压器和滤波电感的体积与开关频率成反比，高频化使磁性元件尺寸大幅缩小；其二，开关损耗虽然增加，但磁性元件损耗降低，总体效率反而可以提高。LHP10系列模块典型转换效率达到75%，在同类高温电源产品中处于领先水平。

2.2 隔离变压器：电气隔离与电压变换

高频交流信号通过隔离变压器进行电压变换和电气隔离。隔离是随钻测井系统中的重要安全要求——当后级电路发生故障时，高压输入不会直接传导到测量回路，保护人员安全和设备完整性。LHP10系列输入与输出之间可承受1000V隔离电压（部分规格500V），完全满足工业应用的安全标准。变压器采用高频磁芯材料（如铁氧体或非晶合金），在200℃高温下仍能保持稳定的磁性能。

2.3 同步整流：交流到直流的最终转换

变压器的次级输出经过整流滤波后，转换为平滑的直流电压。现代DC-DC模块多采用同步整流技术，用功率MOSFET替代传统二极管，进一步降低导通损耗。输出滤波采用低ESR电容和多级LC滤波网络，将纹波控制在≤1% Vo以内，确保为精密测量电路提供"干净"的电源。

三、宽电压输入与多路输出设计

随钻测井系统的井下供电电压往往不恒定——电缆压降随深度变化，长电缆的电阻可达数十欧姆，导致输入电压在较大范围内波动。LHP10系列模块支持24V～72V的宽输入电压范围，能够适应这种复杂工况。

输入输出特性：

输入电压范围：24V～72V DC

支持单路、双路、三路输出

输出电压选项：3.3V、5V、9V、12V、15V、18V、24V

单模块最大输出功率：10W

200℃壳温时输出功率降额至40%（4W）

多路输出设计是LHP10系列的另一亮点。井下系统通常需要为传感器、前放电路、数字处理单元等不同负载供电，不同电路对电压等级要求各异。LHP10系列可提供最多3路独立输出，各路之间可选择共地或隔离配置，灵活适配各种系统架构。

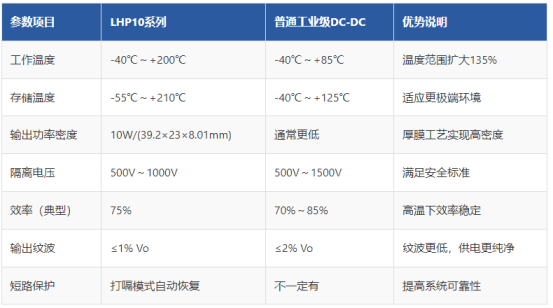

四、关键性能参数对比

五、保护功能与可靠性设计

高频变换技术虽然性能优异，但也带来了一些可靠性挑战。LHP10系列通过多重保护机制确保在恶劣环境下的长期稳定运行。

5.1 过流与短路保护

当输出电流超过额定值或发生短路时，模块进入"打嗝"工作模式——自动降低输出功率，维持低功耗状态。一旦短路解除，模块自动恢复正常输出。这种设计避免了持续大电流导致的过热损坏，同时无需人工干预即可自动恢复。

5.2 温度保护与降额设计

LHP10系列内置温度保护机制。当壳温达到200℃时，模块仍能工作，但输出功率自动降额至额定值的40%（4W）。这种设计允许系统在极端情况下"带病运行"，为设备安全撤离争取时间。

5.3 瞬态响应优化

负载突变或输入电压阶跃时，DC-DC模块的输出会出现过冲和恢复过程。LHP10系列的瞬态恢复时间最大20ms，过冲幅度约10%，在保证响应速度的同时避免了过大的电压波动。

六、典型应用场景

基于厚膜混合集成电路和高温变换技术，LHP10系列200℃超高温DC-DC电源模块在以下场景具有独特价值：

核心应用领域：

随钻测井（LWD）：为井下MWD/LWD仪器提供稳定的功率变换

电缆测井：高温井段（≥175℃）的地面和井下供电

深地勘探：万米深井的仪器供电系统

石油测井：高温高压井（HTHP）测井设备

地热能开发：地热井井下仪器的电源支持

航空航天：发动机舱附近的高温电子设备供电

七、技术选型建议

在为随钻测井系统选型高温DC-DC电源时，建议关注以下要点：

1. 确认最高壳温：根据井深和地温梯度估算模块实际壳温，选择工作温度上限留有足够余量的产品。建议壳温不超过额定温度的80%。

2. 计算总功耗：统计后级电路的总电流需求，选择输出功率至少30%冗余的模块。LHP10系列建议在30%～70%额定功率区间使用，性能最稳定。

3. 确定电压配置：根据负载类型选择合适的输出电压和路数。多路输出时注意共地还是隔离需求。

4. 考虑安装方式：模块采用插针式封装（镀镍铜引脚），支持PCB焊接安装。确保焊点温度不超过300℃且时间不超过10秒。

结语

厚膜混合集成电路工艺是实现200℃超高温DC-DC电源的核心技术基础。通过高频变换、隔离变压器和同步整流三大技术的有机结合，LHP10系列模块在极端温度环境下仍能提供稳定、高效、低纹波的直流供电。其宽电压输入、多路输出、完善保护等特性，使其成为深地勘探随钻测井系统的理想电源解决方案。随着非常规油气资源开发向更深、更高温的领域延伸，超高温电源技术将发挥越来越重要的作用。
