随钻测井（Logging While Drilling，LWD）和随钻测量（Measurement While Drilling，MWD）系统需要在井底高温、高振动、强冲击的恶劣环境中持续工作。电源模块作为整个系统的"心脏"，其选型正确与否直接决定了仪器的可靠性和使用寿命。然而，许多工程师在选型时往往只关注功率和电压等基本参数，忽略了温度降额、输入电压范围、保护功能等关键细节，导致实际使用时出现性能衰减甚至早期失效。本文以青岛智腾微电子LHP10系列200℃超高温DC-DC模块为例，系统讲解随钻测井电源的完整选型流程。

一、了解基本需求：系统参数梳理

选型第一步是全面梳理系统的电源需求。建议从以下几个维度进行需求分析：

电源需求清单：

输入电压范围：供电电源的电压区间（如24V～72V电缆供电）

输出电压路数：需要几种不同的电压（如3.3V、5V、±15V）

各路输出电流：每种电压的最大负载电流

工作温度范围：模块实际承受的最高壳温

功率预算：所有负载的总功耗

隔离要求：输入输出是否需要隔离

二、输入电压计算：电缆压降不可忽视

随钻测井系统的井下电源通常通过电缆从地面供电。电缆不仅传输功率，其本身的电阻也会造成电压损失。这种压降与电缆长度、线径、材质以及负载电流直接相关。

2.1 电缆压降计算公式

ΔU = 2 × I_load × R_cable × L

其中：ΔU为电压损失（V），I_load为负载电流（A），R_cable为电缆单位长度电阻（Ω/m），L为电缆长度（m），系数2是因为电流需要往返。

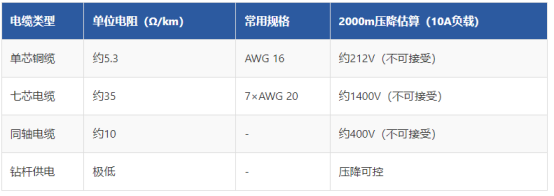

2.2 典型电缆参数

从上表可以看出，单纯依靠电缆远距离传输低压电能是不现实的。因此，随钻测井系统通常采用较高的供电电压（如100V、300V、500V甚至更高），通过DC-DC模块降压后为各路负载供电。

2.3 LHP10系列输入电压适配

LHP10系列支持24V～72V DC输入。这个范围看似不宽，但在特定应用场景下有独特优势：

适用场景分析：

近钻头短节供电：与钻头距离近，电缆短，压降低

电池供电系统：井下锂电池组电压通常在24V～72V区间

模块级联供电：前端DC-DC先将高压降至48V，再由LHP10系列分配

本地发电系统：如涡轮发电机的输出电压适配

三、输出功率配置：30%～70%黄金区间

选型时不仅要关注额定功率，更要考虑实际使用功率与额定功率的比值。LHP10系列的数据手册明确建议：在额定输出功率的30%～70%区间使用时，模块各方面性能发挥最充分，也最稳定可靠。

3.1 功率选型计算示例

案例：某随钻MWD系统需要5V/1A、3.3V/0.5A两路供电

总功耗计算： P_total = 5V×1A + 3.3V×0.5A = 5W + 1.65W = 6.65W

考虑效率损失： P_input = 6.65W ÷ 0.75（效率）≈ 8.9W

选型建议：选择10W额定功率的LHP10系列，实际功率占比约89%，超过70%建议值。可以考虑降额使用或增加散热。

3.2 温度降额曲线

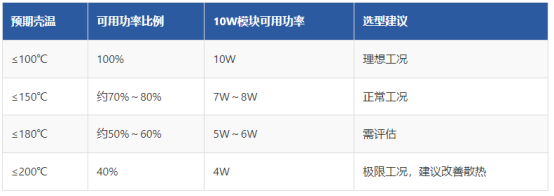

LHP10系列的一个重要特性是温度降额。当壳温接近200℃时，模块仍能工作，但输出功率需降低至额定值的40%。因此，选型时必须考虑模块的安装位置和散热条件：

四、多路输出方案：共地还是隔离？

LHP10系列提供灵活的多路输出配置，可选择输出共地或各路隔离两种模式。这是选型时需要仔细权衡的关键点。

4.1 共地模式（输出间共地）

各路输出的负端连接在一起，形成统一的参考地。这种接法的优点是：

布线简单，只需一根地线

节省引脚，可以实现最多3路输出

成本较低

但共地模式也有局限：如果某一电路出现接地故障，可能影响其他电路的参考电位。

4.2 隔离模式（输出间隔离）

各路输出相互独立，有各自的参考地平面。这种接法适用于：

模拟电路与数字电路混合系统

需要分别测量各路对地阻抗

对噪声敏感的模拟前端供电

4.3 输出电压组合

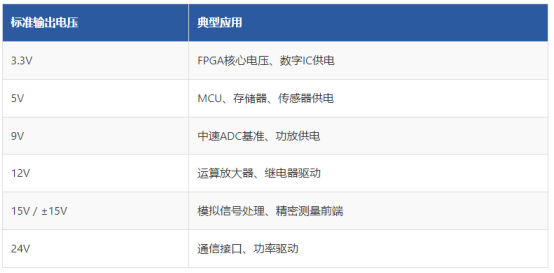

LHP10系列支持以下标准输出电压，可灵活组合：

五、引脚定义与封装选择

LHP10系列采用镀镍铜插针封装，引脚从模块底部引出，可直接焊接在PCB上。选型时需要根据输出路数和共地/隔离需求选择对应的引脚定义。

引脚配置要点：

IN+、IN-：直流输入正负极，注意极性不能接反

OUT+：主输出正极

AOUT+、AOUT-：辅助输出正负极

GND：公共地（根据规格可能是输入地、输出地或隔离地）

NC：空脚，无需连接

六、型号命名规则解析

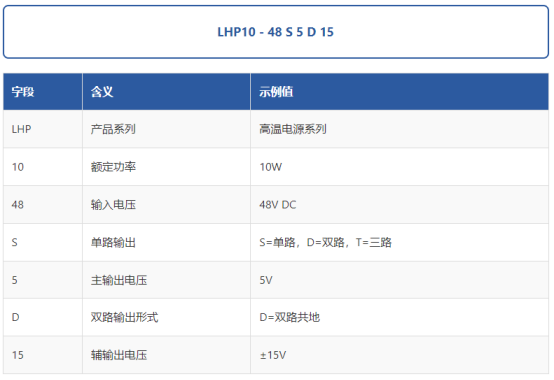

LHP10系列的完整型号由多个字段组成，理解命名规则可以快速确定规格：

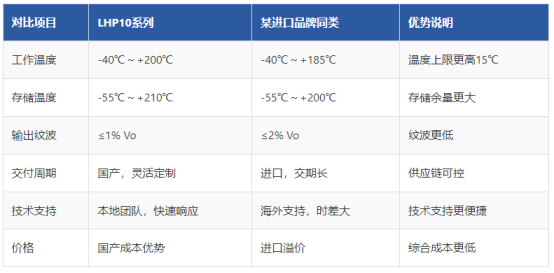

七、与其他品牌模块对比

八、选型检查清单

选型前必查项目：

☐ 输入电压范围是否包含系统供电电压？

☐ 总负载功耗是否在模块额定功率的30%～70%区间？

☐ 预期工作温度下，模块是否还有足够的功率余量？

☐ 各路输出电压和电流是否满足负载需求？

☐ 共地/隔离配置是否符合系统架构要求？

☐ 引脚定义和封装尺寸是否与PCB兼容？

☐ 隔离电压是否满足安全标准？

☐ 短路保护功能是否必要？
