随钻测井（Logging While Drilling，LWD）和随钻测量（Measurement While Drilling，MWD）系统需要在钻井过程中实时获取井眼轨迹、地层特性、钻井参数等关键信息。与传统的电缆测井相比，随钻仪器安装在钻铤内部或钻杆附近，工作环境更加恶劣——不仅要承受200℃以上的高温，还要承受钻井过程中的强冲击（可达1000g）和高振动（20Grms）。LHP10系列200℃超高温DC-DC电源模块正是为这类极端应用而设计。本文将详细介绍该模块在各典型应用场景中的电源架构和配置方案。

一、MWD随钻测量系统：基本轨迹测量

MWD是最基础的随钻测量系统，主要测量井眼轨迹参数（井斜角、方位角、工具面角）和钻井参数（钻压、扭矩、泥浆压力等）。这类系统对电源的要求相对简单，但对可靠性要求极高。

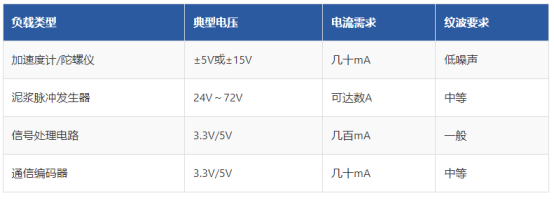

1.1 典型电源需求

1.2 推荐配置方案

方案一：单模块双路输出

选用LHP10-48S05D12（48V输入，+5V/+12V双路共地输出）

+5V：为信号处理和传感器供电

+12V：为泥浆脉冲功率电路供电

架构简洁，适合功耗较小的基本型MWD

方案二：双模块组合

采用两个LHP10系列模块分别供电

模块1（隔离输出）：+5V/±15V供传感器和模拟前端

模块2（双路共地）：+12V/+24V供功率电路和通信

隔离设计避免数字噪声干扰模拟测量

二、LWD随钻测井系统：地层参数测量

LWD在MWD的基础上增加了地层物理参数测量，如自然伽马、电阻率、中子密度、声波时差等。这类系统电路更复杂，往往需要多路不同电压的供电。

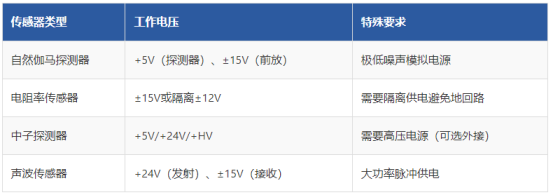

2.1 传感器电源需求

2.2 推荐配置方案

案例：电阻率LWD仪器电源配置

系统输入：48V直流（钻杆供电或电池）

负载需求：

数字电路：+3.3V/0.5A（处理器、存储器）

模拟前端：±15V/0.2A（运放、ADC）

传感器驱动：隔离+12V/0.3A（电阻率电极）

通信电路：+5V/0.2A

推荐方案：

采用LHP10系列三路输出模块：+3.3V（主路）+5V（辅路1）+隔离±15V（辅路2）

总功耗约5W，在10W模块的50%负载点工作，效率高且温升可控。

三、近钻头测量系统：极端环境挑战

近钻头测量将传感器安装在钻头附近（通常距钻头0.5～3米），可测量更接近地层的参数。但这个位置也意味着最严苛的环境：温度更高、振动更剧烈、空间更受限。

3.1 环境挑战分析

近钻头环境的特殊性：

温度更高：距钻头近，热量传导更直接，壳温可达180℃～200℃

振动更强：PDC钻头或牙轮钻头产生的振动直接传递

空间更小：必须安装在狭窄的钻铤或稳定器内部

维护更难：起下钻才能检修，对可靠性要求极高

3.2 电源设计要点

在近钻头应用中，电源设计的核心原则是"降额使用、强化散热、简化架构"：

1. 降额策略：考虑到200℃极限温度下功率降额至40%，选型时应以预期功率的2.5倍作为额定功率起点。例如，如果近钻头电路总功耗为3W，应选择至少7.5W额定功率的模块，实际选用10W模块。

2. 散热设计：将电源模块安装在金属钻铤上，利用钻铤的大热容和泥浆循环散热。模块与钻铤之间使用导热硅脂，接触面积最大化。

3. 简化架构：近钻头空间有限，应尽量减少模块数量。推荐使用多路输出模块（如三路输出）覆盖全部需求，减少占板面积。

四、成像测井系统：高分辨率数据采集

随钻成像测井（如电阻率成像、声波成像）需要高密度的传感器阵列和高速数据采集，对电源的噪声性能和功率余量要求更高。

4.1 电源噪声对成像质量的影响

成像测井的前置放大器需要对微弱的传感器信号（μV级）进行放大。如果电源纹波较大，纹波噪声会耦合进模拟信号链，严重影响成像分辨率。LHP10系列模块的输出纹波≤1% Vo，对于5V输出即为≤50mV，配合适当的去耦和滤波设计，可以满足大多数成像系统的噪声要求。

4.2 纹波抑制设计技巧

降低电源纹波的实用方法：

在模块输出端增加LC滤波器（如22μH + 100μF）

使用LDO为敏感模拟电路（如ADC基准）单独供电

采用星型接地，模拟地和数字地单点连接

模块输出与负载之间的走线尽量短而粗

在PCB上增加去耦电容（100nF + 10μF）

五、存储与使用寿命

LHP10系列采用严格的宇航级工艺制造，存储寿命长达30个月（自检验日期起）。存储条件需满足：

温度：10℃～25℃

湿度：25%～70%

环境：无酸碱腐蚀性气体，清洁通风

包装：防静电材料，具备足够的抗震能力

运输过程中应避免雨雪直接接触，不能与酸碱性物质堆放在一起。到达目的地后，建议在上述存储条件下静置24小时后再开封使用，以避免温度突变导致的凝露问题。

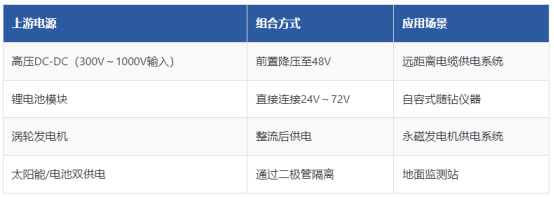

六、与其他系统的组合应用

LHP10系列不仅可以独立使用，还可以与其他电源产品组合，构建更复杂的供电系统：

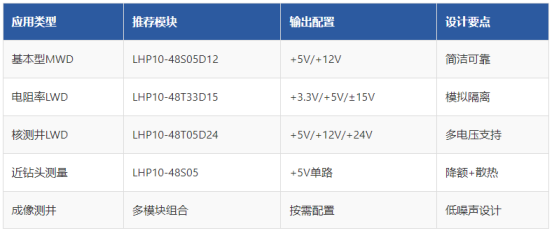

七、应用选型速查表

八、总结

LHP10系列200℃超高温DC-DC电源模块凭借其宽电压输入、多路输出、高可靠性和小型化设计，能够满足从基本型MWD到高分辨率成像测井的各种应用需求。在选型时，应综合考虑负载功耗、工作温度、噪声要求和空间约束，选择最合适的配置方案。青岛智腾微电子提供完整的技术支持和定制化服务，帮助客户快速完成电源系统设计。
