随钻测井设备在井下工作时，一旦发生故障，更换成本极其高昂——不仅需要起出钻具、损失钻井时间，严重的还可能造成井眼报废。因此，井下电子设备的可靠性是设计时的首要考量。LHP10系列200℃超高温DC-DC电源模块采用全套可靠性设计，从材料选型、制造工艺到测试验证，每个环节都经过严格把控。本文将深入解析其可靠性设计体系，帮助工程师理解如何实现200℃高温下长期稳定运行的目标。

一、材料体系：高温工作的物理基础

可靠性设计的根基是材料。只有选用能够在200℃高温下保持稳定性能的材料，才能确保模块的长期可靠性。

1.1 陶瓷基板：无机非金属的耐温优势

LHP10系列采用氧化铝（Al₂O₃）或氮化铝（AlN）陶瓷基板，而非传统的FR-4或CEM-3有机基板。这种选择基于以下考量：

陶瓷基板的核心优势：

耐温极限：氧化铝熔点约2050℃，氮化铝约2200℃，远超200℃工作温度

热膨胀系数低：与硅芯片热膨胀系数接近，减少热应力

导热性好：氮化铝导热系数可达170W/(m·K)，散热效率高

电气绝缘：击穿强度>10kV/mm，隔离性能优异

化学稳定：耐酸碱腐蚀，不发生电迁移

1.2 贵金属厚膜浆料：导电层的可靠保证

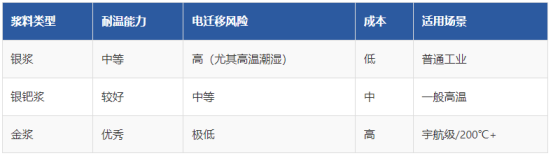

电路导体的浆料选择直接影响模块的可靠性和寿命。LHP10系列采用金（Au）、铂（Pt）、钯（Pd）等贵金属浆料，避免了银（Ag）浆料在高温下的电迁移问题。

1.3 高温电阻浆料与介质

电阻元件采用钌系（RuO₂或Ru₄Pb₂O₇）厚膜电阻浆料，这种材料在200℃下阻值漂移极小（温度系数约±100ppm/℃），且具有优异的长期稳定性。层间介质采用高温玻璃釉，在200℃下不软化、不分解。

二、制造工艺：宇航级工艺标准

材料只是基础，制造工艺的精细程度同样决定可靠性水平。LHP10系列采用宇航级工艺标准，关键工序全部在受控环境下完成。

2.1 厚膜丝网印刷工艺

厚膜电路通过丝网印刷将浆料沉积在陶瓷基片上。每印刷一层后需要烘干和烧结，循环往复形成完整电路。工艺控制要点包括：

丝网张力：影响膜厚均匀性，需定期检测

印刷压力：决定膜层致密度，压力过大导致坍塌，过小导致针孔

烧结曲线：升温速率、峰值温度、保温时间均需精确控制

环境洁净度：尘埃会引入开路或短路缺陷

2.2 元件贴装与焊接

半导体芯片、功率MOSFET、控制IC等有源元件采用烧结或高温焊料焊接工艺，而非普通的回流焊。烧结工艺使用纳米银浆，在200℃～300℃下烧结形成金属间结合，机械强度和热循环可靠性远优于焊料。

2.3 多层布线与层间对准

多层厚膜电路需要精确的层间对准（通常要求误差<50μm），否则会导致电路断路或层间短路。采用计算机视觉辅助对位系统，确保每一层的精确叠放。

三、器件筛选：100%高低温测试

制造完成后，每个LHP10系列模块都经过严格的筛选测试，确保只有性能完全达标的产品才能出厂。

3.1 高低温循环测试

这是最关键的可靠性测试项目。每个模块必须经历完整的高低温循环：

筛选测试流程：

温度范围：-55℃～+210℃（覆盖全部工作温度区间）

循环次数：≥5次

升降温速率：≥5℃/min

高低温保温时间：各30分钟

测试中全程监测电气参数，发现异常即判定不合格

3.2 高温老炼测试

在最高工作温度（200℃）下对模块进行持续带载老化，筛选出潜在的早期失效器件。老炼时间根据可靠性等级要求，通常为24～168小时。

3.3 全参数电气测试

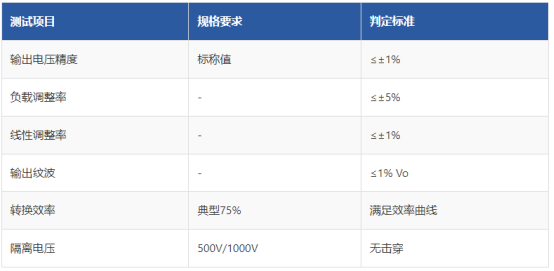

在室温、高温、低温三个温度点下测试全部电气参数，包括：

四、失效模式分析：预防优于维修

理解常见失效模式有助于在设计阶段就采取预防措施。

4.1 导体开路

原因：厚膜浆料中的缺陷、焊接点疲劳、热膨胀系数不匹配

预防：优化烧结工艺、采用应力释放结构、加强热匹配设计

4.2 介质击穿

原因：层间介质缺陷、过电压冲击、温度加速老化

预防：增加介质厚度（降低电场强度）、加强电压应力测试

4.3 焊点退化

原因：热循环疲劳、金属间化合物生长、氧化腐蚀

预防：采用烧结工艺替代焊料、优化焊盘设计、加强存储防护

4.4 参数漂移

原因：电阻浆料老化、磁性材料特性变化、半导体参数温度漂移

预防：选用高稳定性材料、增加温度补偿电路、加强参数监控

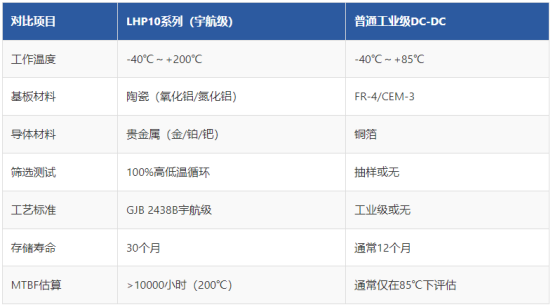

五、与普通工业级模块的可靠性差距

六、设计建议：从源头提升可靠性

即使选用了高可靠性的电源模块，系统设计不当也会影响整体可靠性。以下是提升可靠性的设计建议：

可靠性设计 Checklist：

☐ 降额使用：实际功耗不超过额定功率的70%

☐ 温度控制：模块壳温不超过150℃（留有50℃余量）

☐ 防静电：厚膜电路同样需要ESD防护，操作时佩戴防静电手环

☐ 正确存储：使用防静电容器保存未安装的模块

☐ 避免热冲击：模块焊接后静置冷却，再进行下一道工序

☐ 输入保护：串入TVS二极管，防止瞬态过电压

☐ 冗余设计：对关键系统考虑双模冗余供电

⚠️ 特别注意：

禁止带电插拔LHP10系列模块。插入时若模块内部存在未放电的电容，可能产生插拔电弧，损伤引脚和焊盘。必须先切断输入电源，等待至少30秒后再进行插拔操作。

七、质量认证与标准遵循

LHP10系列的设计和制造遵循以下标准：

GJB 2438B-2017：混合集成电路通用规范

GJB 548B-2005：微电子器件试验方法和程序

QJ 2227：航天用混合集成电路筛选规范

包装和标识也遵循GJB 2438B的要求，确保产品在流通过程中不受损伤、可追溯。

结语

可靠性是LHP10系列200℃超高温DC-DC电源模块的核心竞争力。通过材料优选、工艺控制、严格筛选和质量认证的全链条管理，LHP10系列能够在200℃的极端高温环境下保持长期稳定工作，为随钻测井等关键应用提供值得信赖的电源保障。选择经过宇航级工艺验证的高温电源模块，是提升系统整体可靠性、降低运维成本的有效途径。
