LHP10系列200℃超高温DC-DC电源模块虽然可靠性极高，但如果在存储、运输、焊接、使用过程中操作不当，仍然可能造成损伤或早期失效。本文系统整理了从收货验货到故障排查的完整使用指南，帮助工程师正确操作和维护模块，避免因操作不当导致的损失。

一、收货验货：第一时间检查

收到模块后，应在拆封前进行外观检查和数量核对。虽然LHP10系列采用防静电和抗震包装，但运输过程中的意外仍可能导致损伤。

1.1 外观检查清单

验货必查项目：

包装箱是否完好，无破损、变形、浸水痕迹

模块外观是否完整，陶瓷基板无裂纹、崩边

引脚是否平直，无弯曲、氧化、断裂

丝印标识是否清晰可读（型号、批次、序列号）

模块四周无异物、锡渣、助焊剂残留

1.2 数量核对

核对送货单与实际数量是否一致。如发现数量不符或明显的质量问题，应立即联系供应商（青岛智腾微电子，电话0532-58717256）进行处理，不要自行处理。

二、存储条件：温湿度有要求

正确的存储条件是保持模块可靠性的前提。虽然LHP10系列的存储温度范围可达-55℃～+210℃，但为了确保最佳性能和最长寿命，仍建议遵循以下存储条件。

存储环境要求：

温度：10℃～25℃（最佳，范围可达-55℃～+210℃）

相对湿度：25%～70%

环境：无酸、碱或其它腐蚀性气体

清洁度：清洁、通风良好，无尘埃

包装：保持防静电包装完整

2.1 存储期限

按照GJB 2438B标准，LHP10系列的贮存期为30个月（自检验日期起）。超过贮存期的模块，建议在使用前进行复检，确认电气参数是否仍在规格范围内。

2.2 存储注意事项

禁止将模块直接从低温环境移至高温环境后立即开封（防止凝露）

建议在存储环境中静置24小时后再开封使用

开袋后应尽快使用，未使用的模块应重新密封保存

避免阳光直射、高温辐射源

三、防静电操作：看不见的危害

LHP10系列虽然采用陶瓷基板和贵金属厚膜电路，但内部的半导体芯片仍然对静电敏感。人体静电可达数千伏，足以击穿MOSFET栅极或IC内部电路。

⚠️ 静电危害警示：

人体在干燥环境中产生的静电电压可达10kV以上。静电放电（ESD）可能在不知不觉中损伤或削弱模块内部芯片的性能，导致早期失效或参数漂移。防静电措施是必须而非可选的！

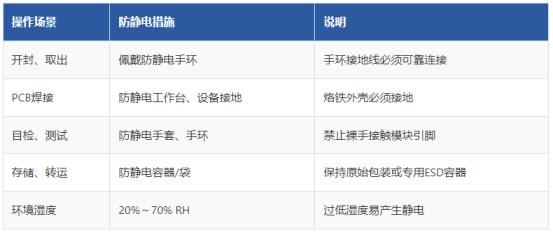

3.1 防静电操作规范

3.2 禁止事项

以下行为严格禁止：

✗ 在普通塑料桌面或塑料垫上操作模块

✗ 穿普通拖鞋或绝缘鞋在普通地面上走动后接触模块

✗ 使用普通塑料袋、泡沫塑料包装模块

✗ 用手指直接触摸引脚或焊盘

✗ 在工作区域内使用会产生静电的物品（如普通塑料袋、橡胶制品）

四、焊接工艺：温度时间要严控

LHP10系列采用镀镍铜引脚，可采用手工烙铁焊接或回流焊工艺。焊接工艺直接影响焊点质量和模块可靠性。

4.1 手工烙铁焊接

手工焊接参数：

烙铁温度：350℃～380℃（含铅焊锡）或380℃～420℃（无铅焊锡）

焊接时间：单个焊点≤3秒

焊接次数：同一焊点≤3次（避免热累积损伤）

烙铁功率：建议≤60W（小烙铁头）

防静电要求：烙铁外壳必须可靠接地

4.2 引线焊接温度限制

LHP10系列规格书明确规定：引线焊接温度为300℃（10秒）。这是指引脚与焊盘连接处的温度上限。实际操作中应控制烙铁温度在此范围内，并控制接触时间。

4.3 回流焊（推荐用于批量生产）

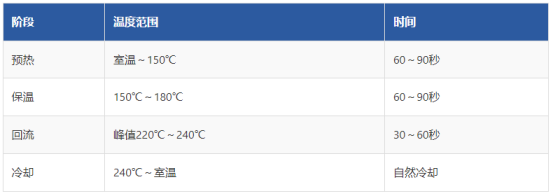

批量生产时推荐采用回流焊工艺，温度曲线需根据焊锡类型和PCB设计进行调整。以下为参考曲线：

回流焊注意事项：

确认焊锡膏的熔点与模块引脚镀层兼容

PCB上模块周围的器件应先焊接或使用热遮蔽

建议对模块单独进行返工，避免整体回流

热电偶应贴在模块引脚附近实测温度曲线

五、使用注意事项：安全第一

5.1 电气连接

⚠️ 极性警告：

输入电压极性不能接反！IN+接正极，IN-接负极。接反会导致模块立即损坏，且可能引发安全事故。

⚠️ 热插拔禁止：

禁止带电插拔模块！插入或拔出正在工作中的模块会产生瞬态电流，可能损坏模块或系统其他电路。如需更换，必须先切断输入电源。

5.2 散热安装

LHP10系列模块通过底部金属化区域和引脚散热。推荐安装方式：

将模块焊接在PCB的金属化焊盘上，利用PCB大面积铜箔散热

必要时可在模块底部与PCB之间填充导热硅脂

避免在模块上方放置遮挡物，影响自然对流散热

振动环境中，焊点需加固（如涂覆三防漆）

5.3 降额使用

为确保长期可靠运行，建议：

实际输出功率控制在额定功率的30%～70%

壳温不超过150℃，留有50℃安全余量

输入电压尽量在规格范围的中间值工作

六、故障诊断：自查与判断

当系统出现异常时，可按以下步骤进行初步诊断。

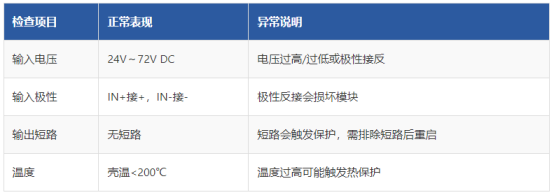

6.1 无输出电压

6.2 输出电压偏低

负载是否超过模块能力（检查总功耗）

输入电压是否过低（电缆压降过大）

模块是否进入温度降额状态

连接线路是否松动、接触不良

6.3 输出纹波增大

负载是否突变（大电流脉冲）

输入电压是否稳定

输出端去耦电容是否失效

是否邻近强干扰源

6.4 间歇性故障

检查焊点是否有虚焊、冷焊

检查PCB是否有隐蔽裂纹

振动环境下是否加剧（排查机械共振）

温度循环后是否恢复正常（可能是热疲劳）

七、常见问题FAQ

Q1：模块表面温度很高，是否正常？

模块壳温在200℃以内可正常工作。但建议控制壳温不超过150℃以延长寿命。高温可能是负载过大或散热不良所致。

Q2：可以多个模块并联使用吗？

不建议并联。LHP10系列未设计并联均流功能，自行并联可能导致输出电压不稳定或损坏。建议选择更大功率的单一模块。

Q3：输入电压可以超过72V吗？

不可以。超过72V可能造成模块过压损坏。如需使用更高输入电压，应在前端增加降压电路。

Q4：模块能直接替换其他品牌的同类模块吗？

需要确认引脚定义、尺寸、输入输出规格是否完全一致。不同品牌的模块可能存在差异，不能简单替换。

Q5：模块长时间不用，会影响性能吗？

正确存储的模块在30个月内性能稳定。但建议使用前进行基本功能测试，确认参数正常。

Q6：模块失效后可以维修吗？

LHP10系列为全密封模块，不支持现场维修。失效模块应返回厂家分析原因，不建议自行拆解。

八、联系技术支持

如果在使用过程中遇到无法解决的问题，欢迎联系青岛智腾微电子的技术支持团队：

技术支持渠道：

电话：15753258592

网站：www.zitnpower.com

服务时间：工作日 8:00-17:00

联系时请提供以下信息，以便快速定位问题：

模块型号和序列号

使用环境（温度、振动、湿度）

输入输出电气参数

故障现象描述

相关的测试数据或波形图
